• Обобщённая аварийно-предупредительная сигнализация предназначена для оповещения персонала в машинных помещениях судна, рулевой рубке и других помещениях.

    Техническое решение:
    При поступлении аварийно-предупредительного сигнала в систему ОАПС устройство управления формирует соответствующие сигналы управления, включающие световую сигнализацию световых колонок, блоках и панелях ОАПС, а также активирует звуковую сигнализацию соответствующего тона.
    В устройстве управления предусмотрено до 16-ти сигналов от судовых датчиков и подсистем: общая авральная тревога, пожар в различных помещениях, пуск системы объемного пожаротушения и так далее, а также любые сигналы по заданию заказчика.
    Компоненты системы соответствуют правилам РМРС, «Кодексу по аварийно-предупредительной сигнализации и индикации» и требованиям IMOA.1021 и SOLAS.

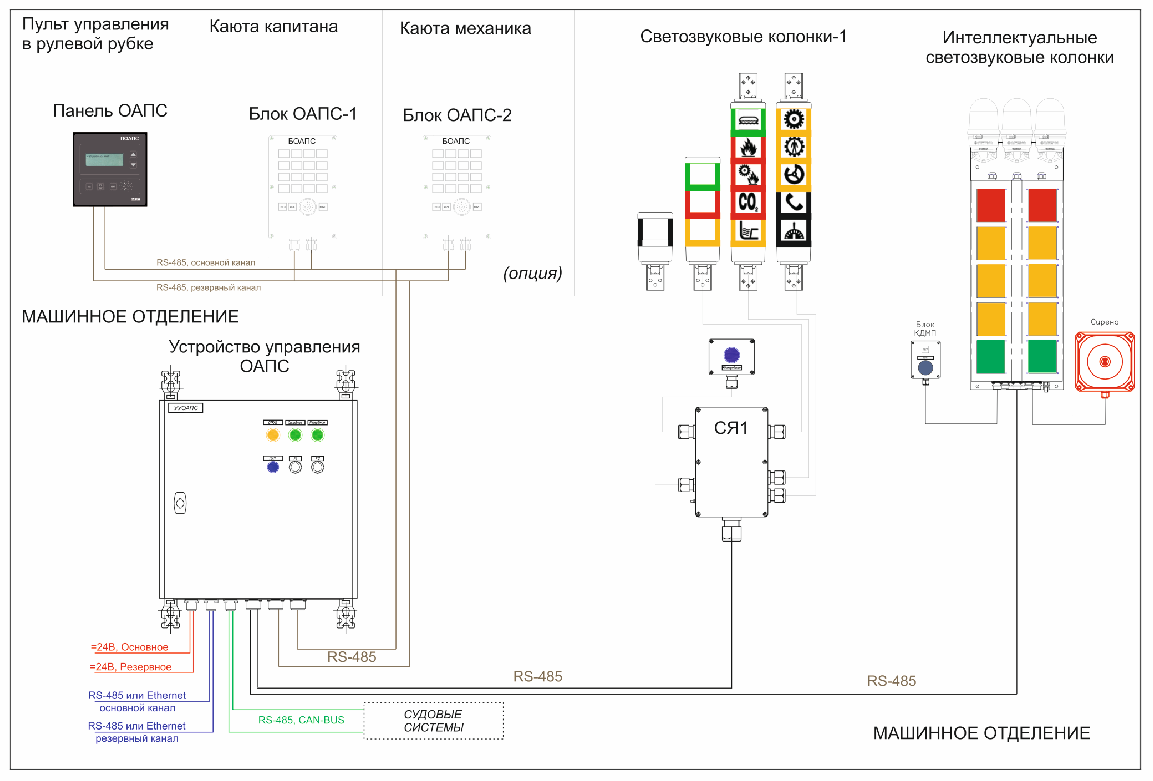

    Связь между судовой системой и устройством управления может осуществляться по локальной сети, а между устройством управления и светозвуковыми колонками – посредством интерфейсов RS-485/CAN/Ethernet.

    Преимущества:
    • Соответствие правилам морских сертификационных сообществ;
    • Регулировка яркости панели управления;
    • Широкие возможности настройки и выбора конфигурации оборудования (11 индикаторов с мнемознаками на светозвуковой колонке, 5 тонов сирены, настройки временных задержек на срабатывание сигнализаций);
    • Встроенная функция контроля дееспособности машинного персонала;
    • В устройстве управления ОАПС предусмотрен ввод до 16 сигналов от судовых датчиков и подсистем;
    • В возможности светозвуковой ОАПС входит подключение до 18 комплектов светозвуковых колонок;
    • Дублирование каналов приёма и питания;
    • Возможность одновременного подключения системы управления судна по локальной сети и выходов судовых датчиков в виде дискретных сигналов «сухой контакт».

    Состав поставки:

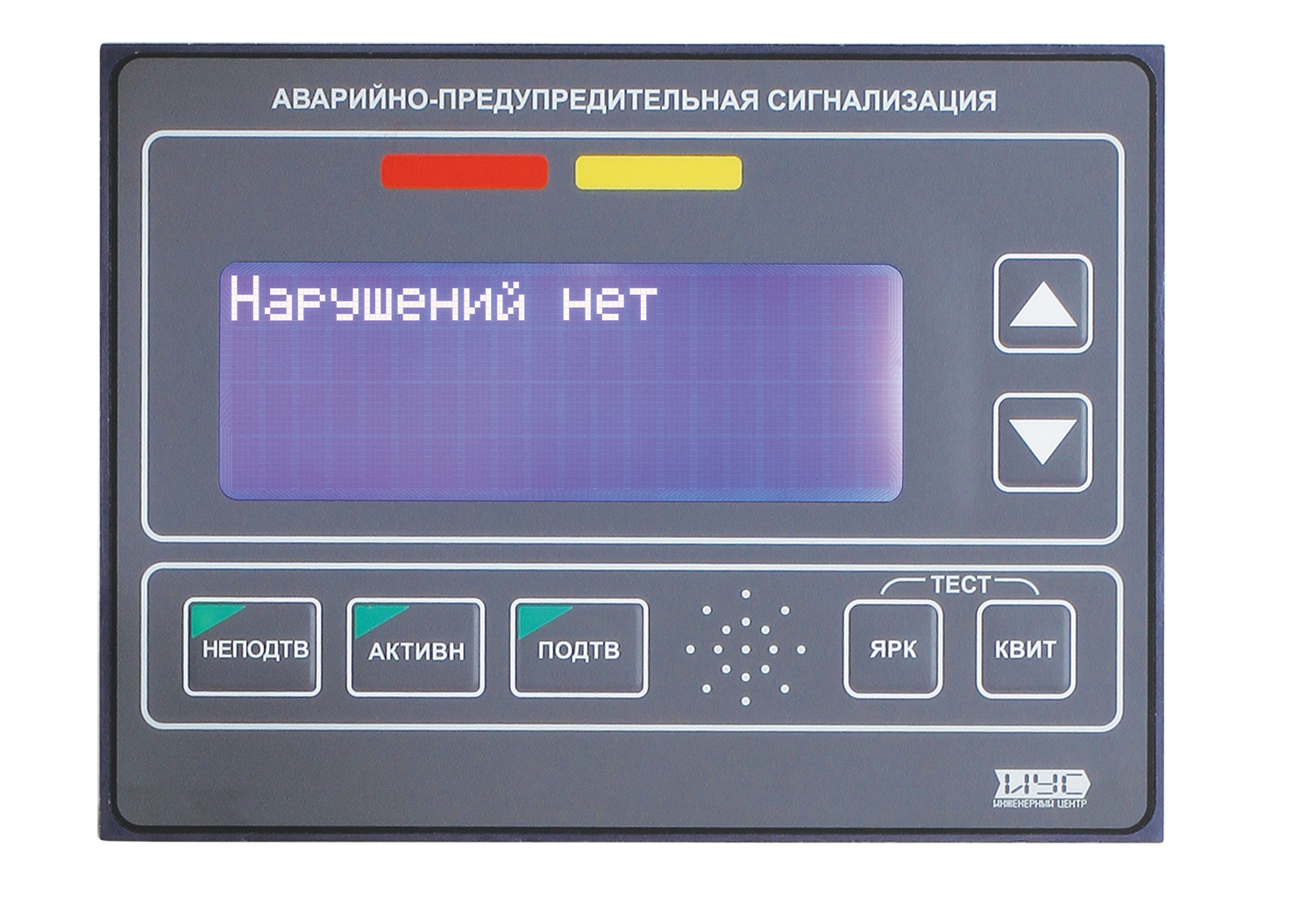

    • Панель обобщенной аварийно-предупредительной сигнализации;
    • Блок ОАПС;

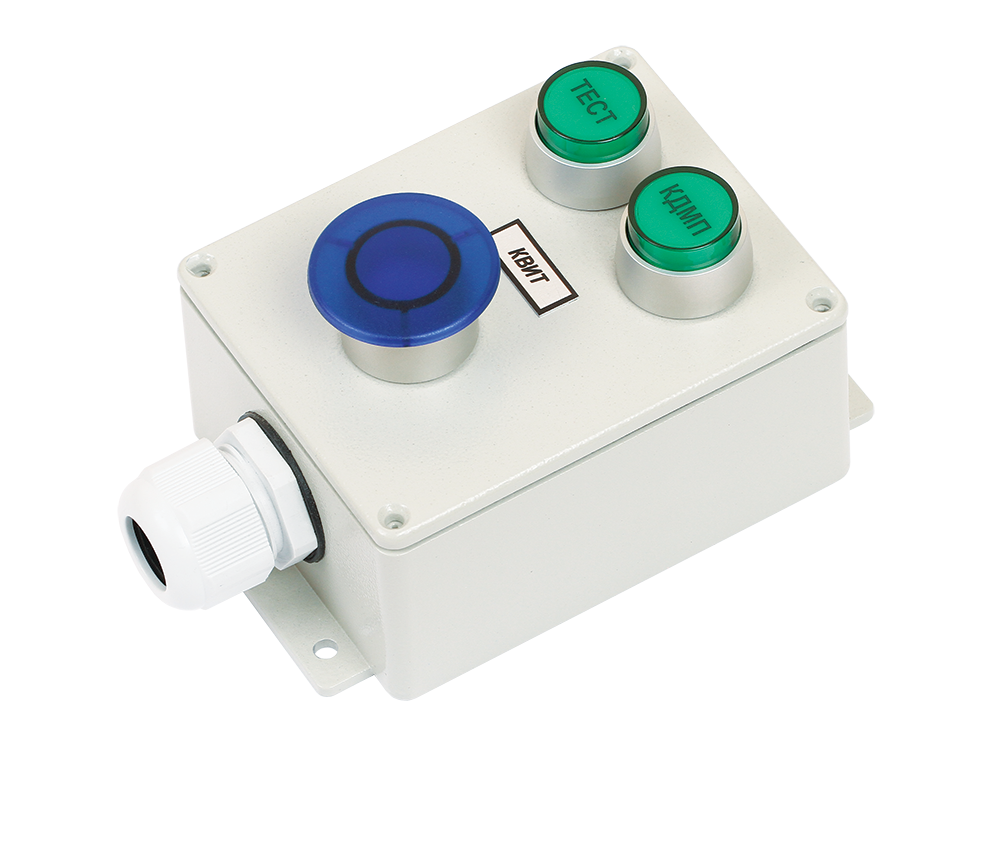

    • Блок квитирования;
    • Устройство управления;
    • Блок управления;
    • Звуковые колонки (одно и много тональные);
    • Световые колонки;

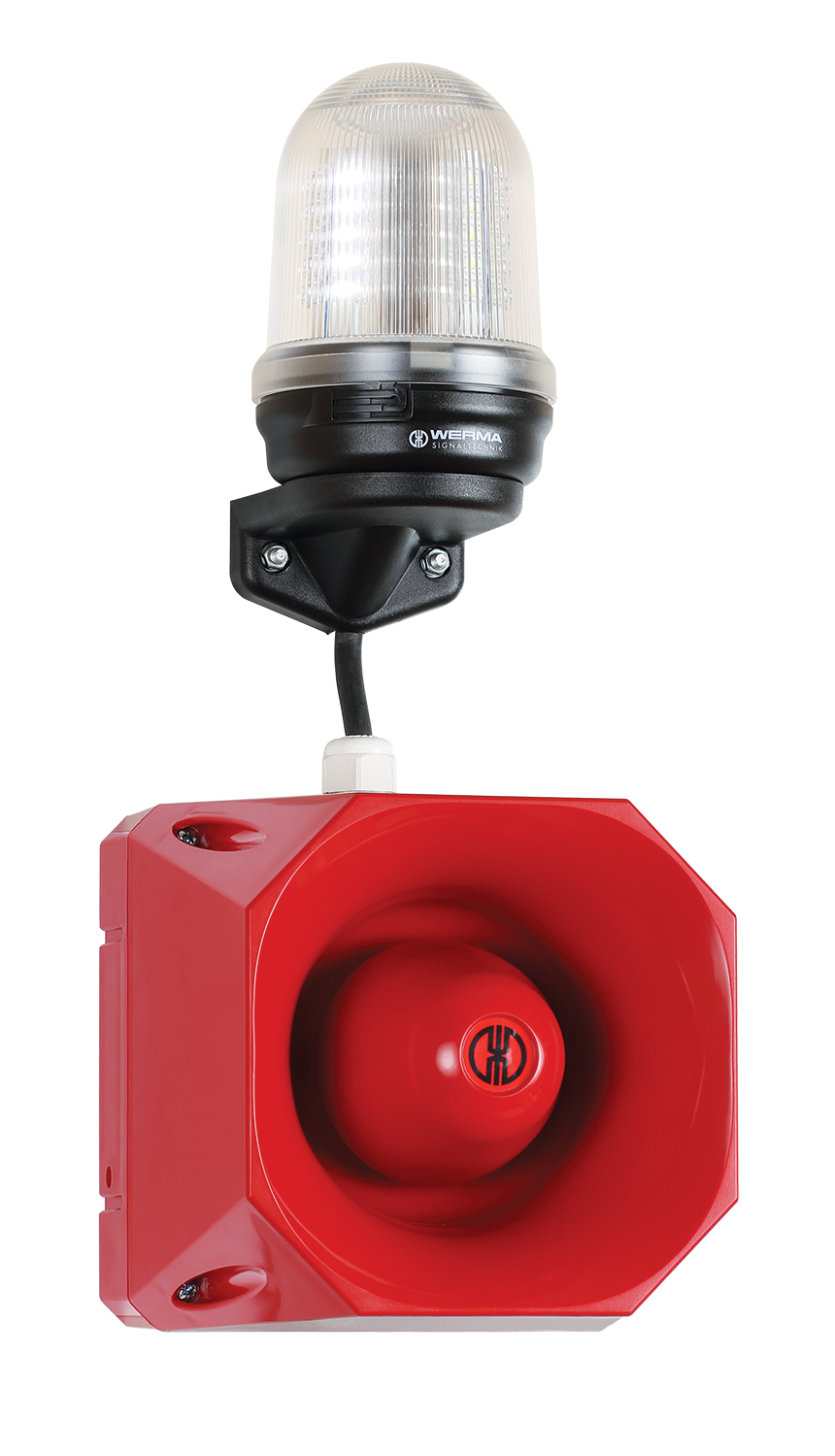

    • Сирены;

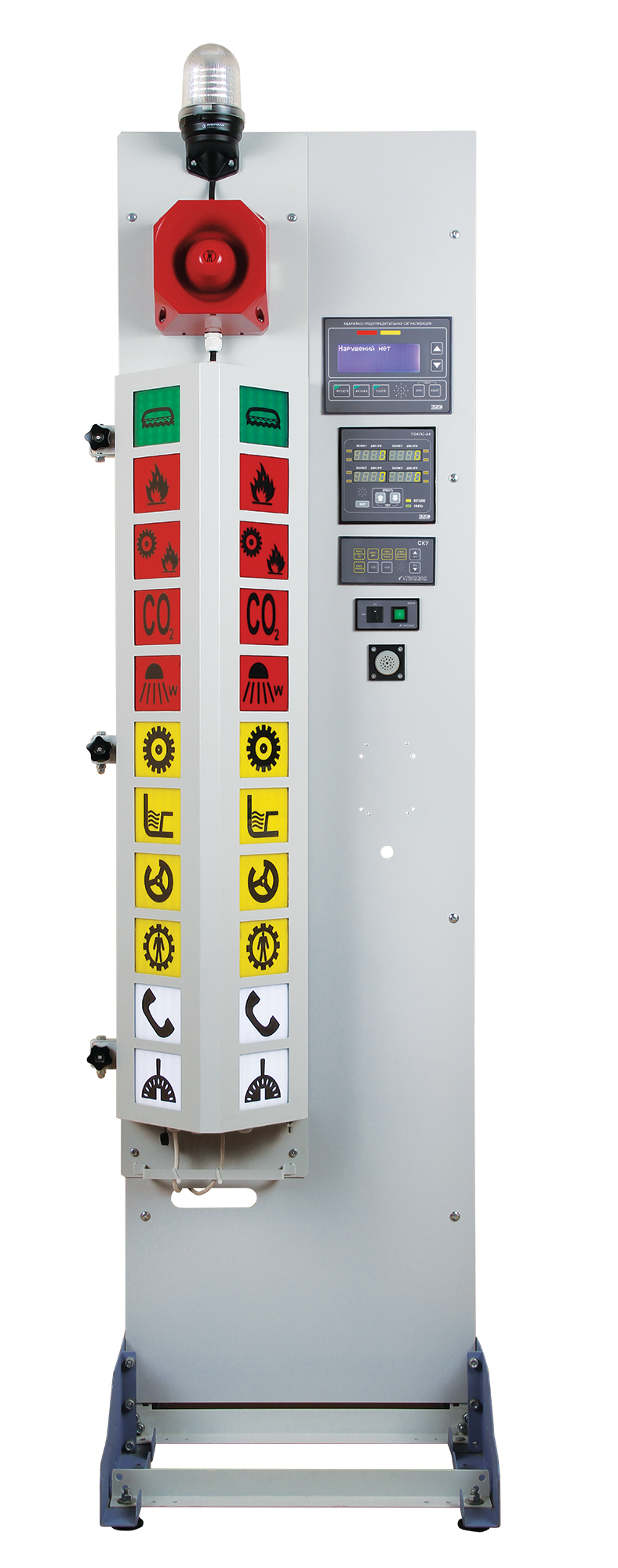

    • Светозвуковая колонка;
    • Панель выбора режима.
    • Требования к электропитанию 24В постоянного тока
      Потребляемая мощность не более 50 Вт
      Время готовности Системы
      из полностью выключенного
      состояния
      не больше 5 минут
      Назначенный срок службы
      до списания
      10 лет
      Срок службы
      до заводского ремонта
      7 лет
      Назначенный ресурс
      до заводского ремонта
      15 000 часов
      Наработка за одну
      годичную навигацию
      не менее 3000 часов
      Постоянное
      и переменное (частотой 50 Гц)
      магнитное поле
      напряженностью 400 А/м
      Электростатические разряды с амплитудой напряжения 6 кВ для контактного
      и 8 кВ для воздушного разряда
      Радиочастотные
      электромагнитные поля
      в диапазоне
      80 – 2000 МГц со среднеквадратическим значением
      напряженности поля 10 В/м
      Температура
      окружающей среды
      от 0 до плюс 45 °С
      (для приборов в закрытых помещениях)
      до плюс 55 °С
      (для элементов и устройств, устанавливаемых в пульты, щиты и кожухи)
      Относительная
      влажность воздуха
      (75±3)% и температуре (45±2) °С
      или (80±3)% и температуре (40±2) °С,
      а также (95±3)% и температуре (25±2) °С
      Крен до 22.5°
      Дифферент до 5°
      Вибрации с частотой от 2 до 100 Гц
      Конструкция Системы люк размером 600*600 мм
      или дверной проем размером 600*1600 мм
      Защитное исполнение
      (степень защиты)
      Ip44
      Масса составных частей не более 50 кг
      Децимальный номер НАТС.420149.002
