• Система рулевой телеграф (РТ) является вспомогательной информационной системой, предназначенной для передачи команд управления рулевой машиной на местные посты управления в случае выхода из строя штатных систем управления рулями.

    Техническое решение:
    РТ состоит из  командной панели РТ-К, расположенной на командном посту (в ходовой рубке), исполнительно-командной панели РТ-КИ, расположенной в запасном командном посту (ЗКП) и блока приема команд РТ-И, который располагается в румпельном отделении.

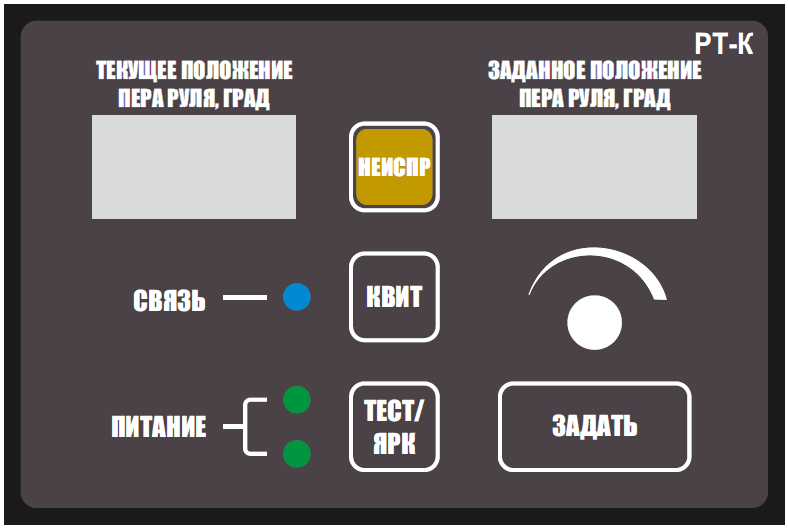

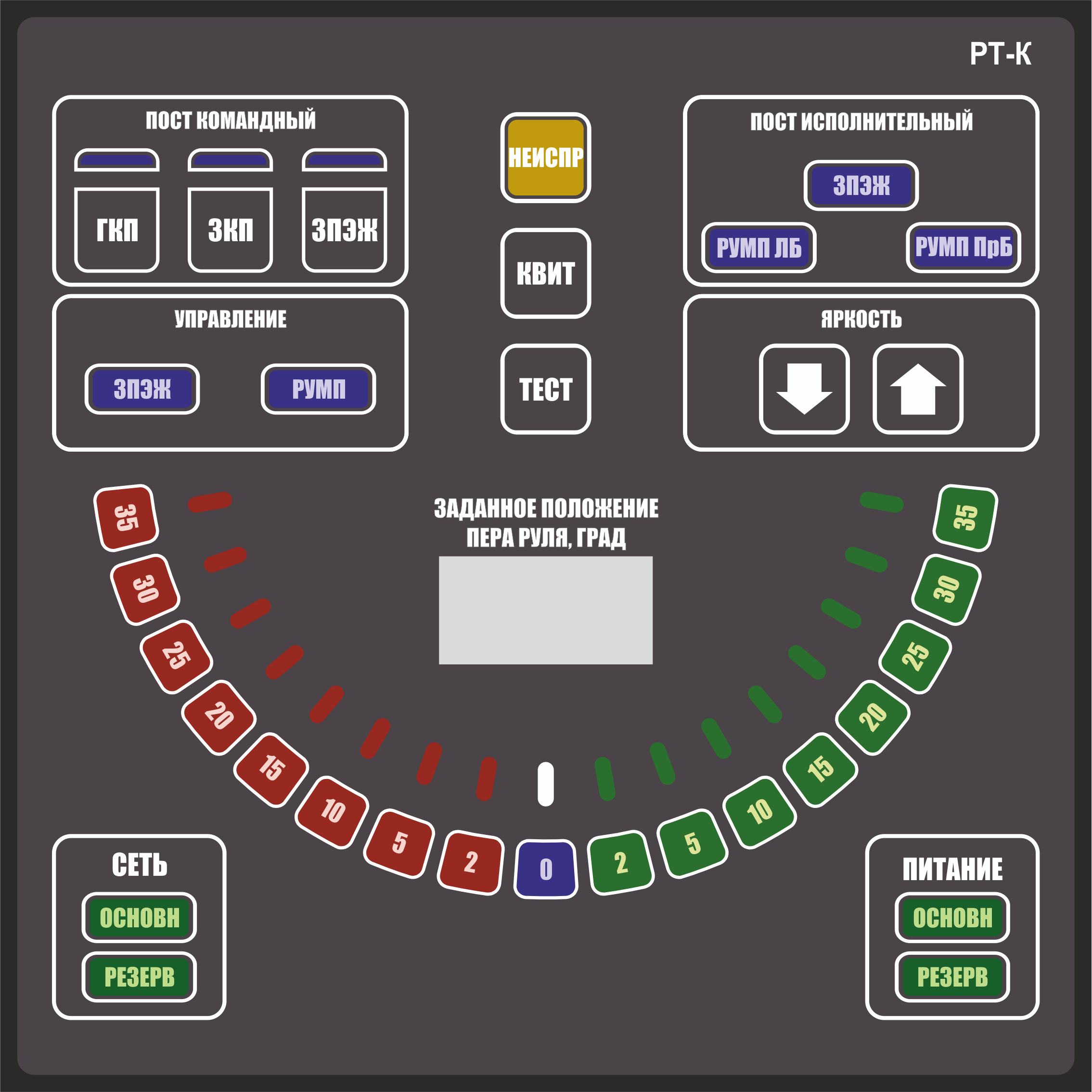

    Панель РТ-К предназначена для передачи команд задания положения пера руля судна.

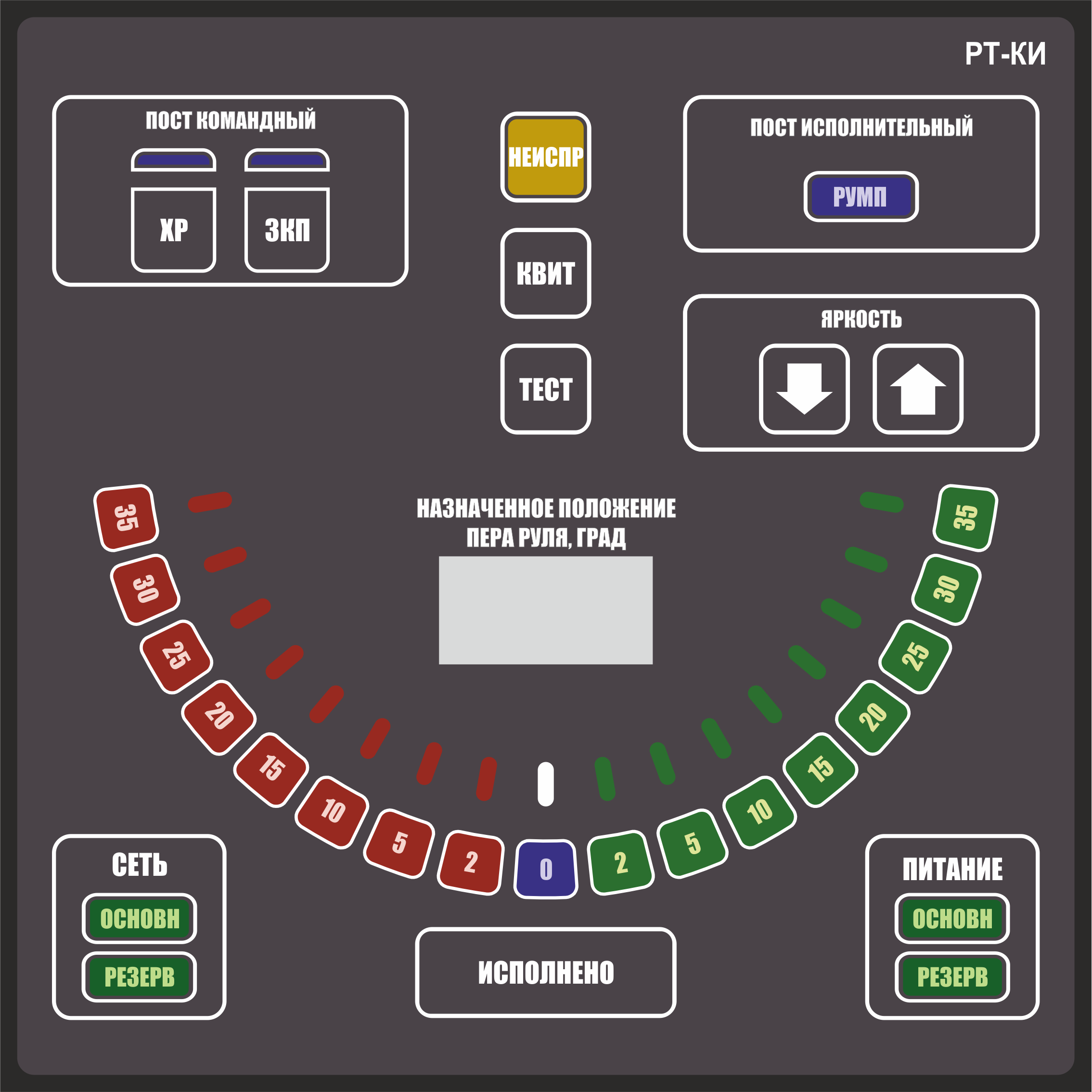

    Панель РТ-КИ предназначена для задания положения пера руля судна и команд управления на местные посты управления, расположенные в румпельном отделении.

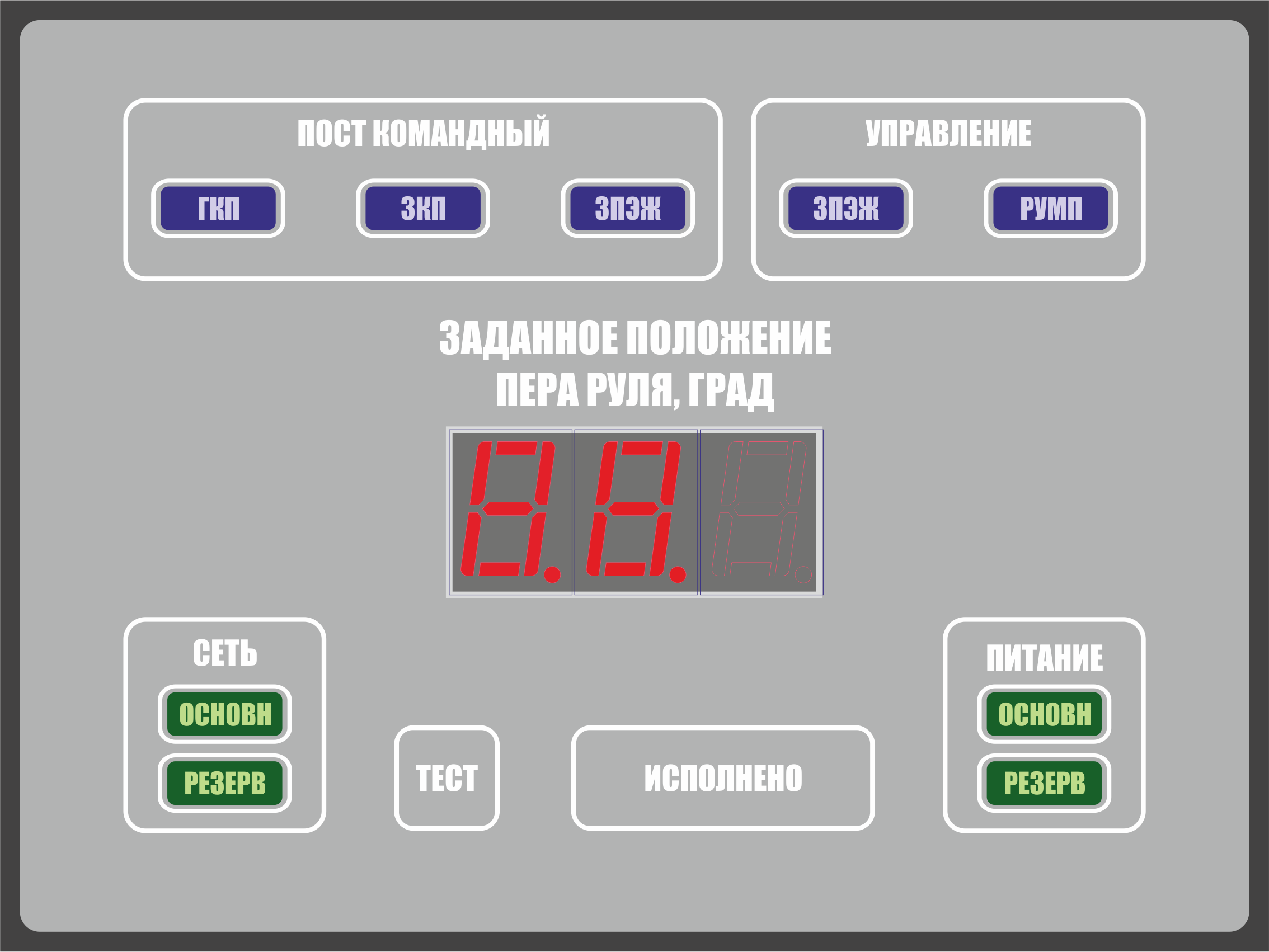

    Блок РТ-И предназначен для индикации заданных команд из ходовой рубки и сигнализации на командный пост об исполнении заданных команд.
    Для контроля выполнения команд исполнительными постами, на командных панелях предусмотрена индикация работы каждого исполнительного поста. После отправки команды с командных панелей, индикаторы исполнительных постов на командных панелях начинают мигать до тех пор, пока от исполнительного поста не будет получено подтверждение об отработке команды, после этого индикатор соответствующего исполнительного поста переходит в ровное свечение.
    Кожухи панелей РТ-К и РТ-КИ сделаны из алюминиевого сплава, панели имеют пленочное исполнение.
    У РТ предусмотрены дублированная сеть питания постоянного тока 24, связь осуществляется посредством интерфейса CAN.

    Преимущества:
    • РТ удовлетворяет требованиям «Правил классификации и постройки морских судов» РМРС и может поставляться со Сертификатом РМРС;
    • Дублированная сеть питания;
    • Защитное исполнение IP44;
    • На панелях предусмотрены кнопки регулировки яркости.
    Система может быть поставлена в следующих исполнениях:

    Комплект 1:
    • Командная панель РТ-К;
    • Исполнительно-командная панель РТ-КИ;
    • Блок приема команд РТ-И.

    Комплект 2:
    • Командная панель РТ-К;
    • Блок приема команд РТ-И.
    • Характеристика (параметр) Значение
      Температура окружающего воздуха (рабочая) от 0°С до +45°С (ХР)
      от 0°С до +55°С (Машинное отделение)
      Относительная влажность воздуха до (95±3) % при температуре (25±2)°С
      Напряжение постоянного тока 24 В ± 10 %
      Потребляемая мощность Не более 100 Вт
      Масса Не более 15 кг (при двух
      исполнительных блоках)
