Система предназначена для сбора информации о положении противопожарных дверей, формирования и индикации аварийно-предупредительной сигнализации.
Система обеспечивает:
- Индикацию состояния противопожарных дверей посредством концевых переключателей;
- Световую сигнализацию срабатывания концевых переключателей;
- Контроль линий связей концевых переключателей.
Техническое решение:
Панель АПС (степень защиты IP54) размещается в пульте управления судном. На панели предусмотрена функция регулировки яркости подсветки индикаторов.

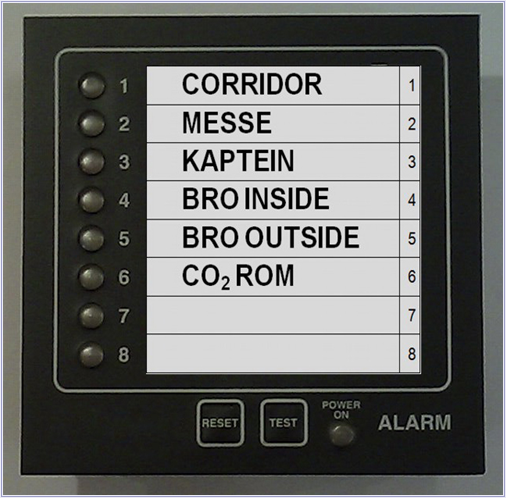

На лицевой панели АПС находятся:
- 6 индикаторов положения дверей с надписями о наименовании дверей;
- индикатор "POWER ON", который предназначен для индикации наличия питания;
- кнопка квитирования "RESET" для осуществления квитирования возникших АПС ;
- кнопка "ТЕSТ" для проверки исправности индикаторов положения дверей, а также регулировки яркости подсветки индикаторов .
Блок клемм (степень защиты IP20) размещается внутри пультовой конструкции.
Блок клемм состоит из:
- Держателя предохранителя с плавкой вставкой, предназначенного для защиты цепей питания системы;
- Клемм подключения кабелей от концевых переключателей двери;
- Клемм подключения соединительного жгута и панели АПС .
Состав поставки:
- Панель АПС;
- Блок клемм;
- Жгут соединительный;
- Концевые переключатели (6 шт.).
