Система управления движением судна на воздушной подушке (СУД СВП) предназначена для управления горизонтальными и вертикальными рулями судна, выбора режима управления и отображения информации о заданном и истинном положении рулей
Функции:
- Автоматический ввод сигналов от судовых датчиков обратной связи угла поворота рулевых машин;
- Выдача сигналов управления на судовые исполнительные устройства, на насосы машины гидравлики и на привода LINAK LA36;
- Выбор режима управления: дистанционное (ДУ), следящее (СУ) и авто (АУ);
- Отображение информации о состоянии СУД в символьно- графической форме на дисплее панели ОАПС;
- Включение и отключение питания СУД с пульта в рулевой рубке.

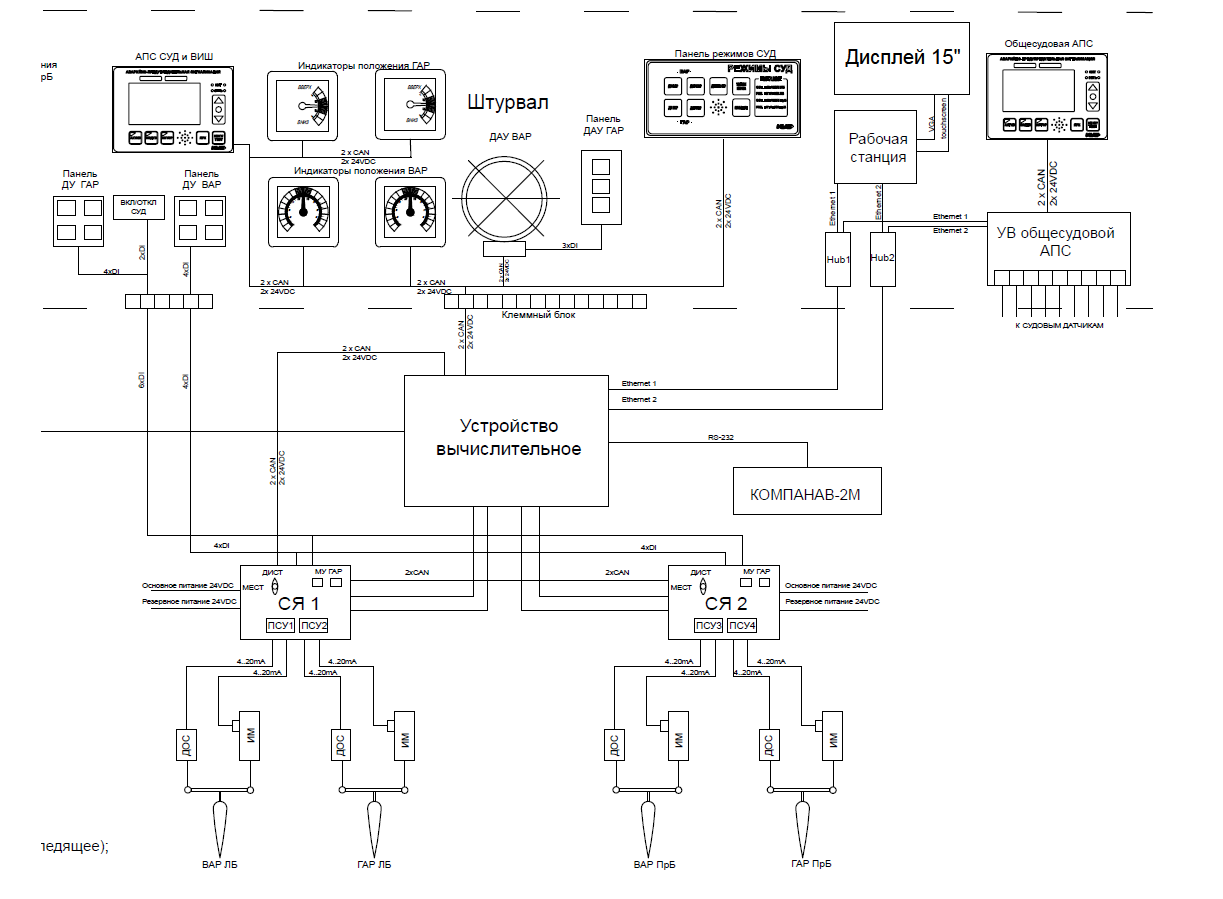

Состав поставки:- Индикаторы положения горизонтальных аэрорулей (ГАР);
- Индикаторы положения вертикальных аэрорулей (ВАР);
- Устройство вычислительное системы управления движением;
- Штурвальный блок ДАУ ВАР;
- Панель ДУ ВАР;
- Панель ДУ ГАР;
- Соединительный ящик с платами следящего управления;
- Панель выбора режимов;
- Панель обобщенной АПС;
- Кнопка вкл/откл СУД и СКУТС;
- Спутниковая навигационная система МИНС Компанав-3;
- Электропривод с датчиком обратной связи LINAK LA36.
-
-
Требования к электропитанию 24В постоянного тока Информационный обмен RS-485 Время готовности Системы
из полностью выключенного
состоянияне больше 5 минут Назначенный срок службы
до списания10 лет Срок службы
до заводского ремонта7 лет Надежная работа при
длительных отклонениях напряженияот +10 ÷ -10% Температура воздуха при зимнем отстое судна минус 30° Постоянное
и переменное (частотой 50 Гц)
магнитное поленапряженностью 400 А/м Электростатические разряды с амплитудой напряжения 8 кВ Надежная работа
при ударах
с ускорением 3gпри частоте от 40 до 80
ударов в минутуТемпература
окружающей средыот -10 до плюс 55 °С Относительная
влажность воздуха(80±3)% и температуре (40±2) °С Крен до 22,5° Дифферент до 10° Вибрации с частотой от 5 до 30 Гц Погрузка составных частей системы через люк размером 600*600 мм
или дверной проем размером 600*1600 мм.Защита составных частей
(встраиваемых в щиты, пульты, кожухи)не ниже IP20 Масса составных частей не более 35 кг Децимальный номер НАТС.420149.006
-
