• Система управления интерцепторами (СУИ) в комплекте с исполнительными приводами предназначена для автоматического умерения бортовой и килевой качки, для оптимизации параметров движения судна и исполнительных органов системы по критерию минимума гидродинамического сопротивления.
    sui1
    Эта Система получает информацию о положении корпуса от датчиков, измеряющих крен, дифферент и угловые скорости изменения этих величин.
    Далее в зависимости от скорости движения, крена, дифферента, сигналов от датчиков ускорений, сигналов о прямолинейном движении или циркуляции (развороте) формируются управляющие воздействия на интерцепторы. Управление осуществляется в автоматизированном режиме из рулевой рубки. Обмен данными между основным и резервным приборами вычислительными и рабочей станцией осуществляется по каналу Ethernet. Обмен данными с другими системами осуществляется по дублированному каналу Ethernet через коммутаторы сети Ethernet, входящие в состав Системы, либо входящие в состав систем, с которыми осуществляется связь.
    Данная Система предназначена для повышения уровня комфорта пассажиров и экипажа судна при его движении, а также повышения эксплуатационной скорости судна при движении в основных эксплуатационных режимах.

    Функции:
    • Управление положением интерцепторов в зависимости от скорости хода судна, вводимой оператором загрузки судна и балльности волнения и по информации от датчиков параметров движения (умерение качки);

    • Обмен информацией с другими установленными на судне системами автоматизации: системой управления водометными движителями (СУВД) судна, системой контроля и управления техническими средствами (СКУТС) и прочими смежными системами;
    pp1
    • Контроль параметров движения судна с выработкой предупредительной сигнализации в случае возникновения опасных режимов;
    2

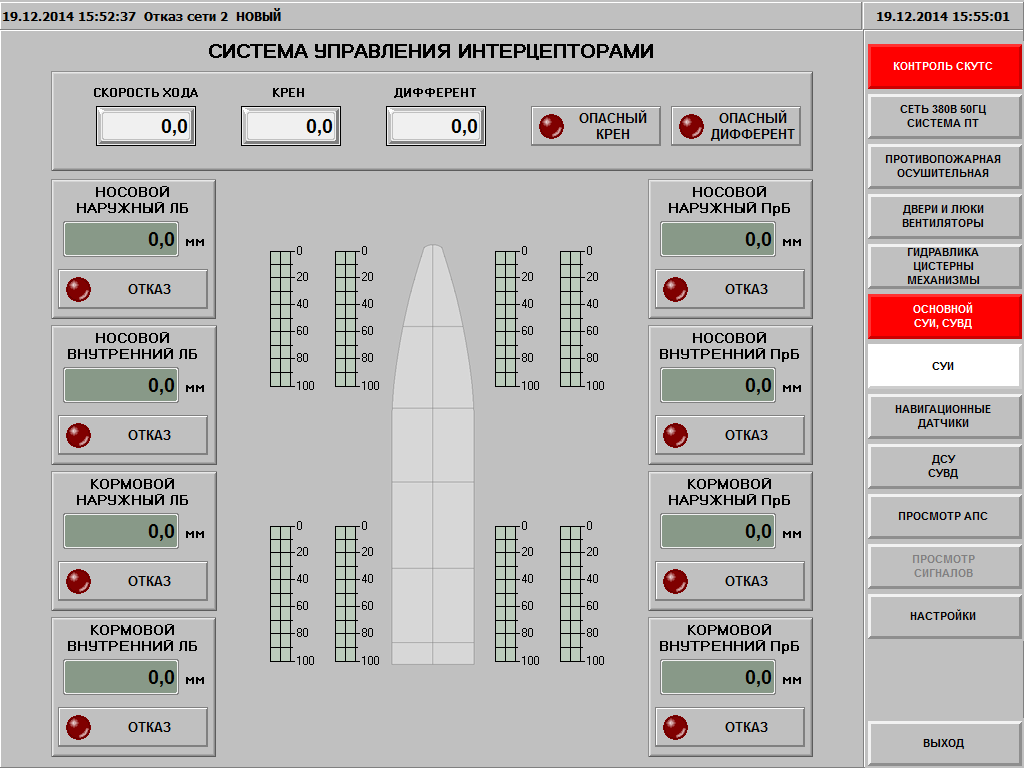

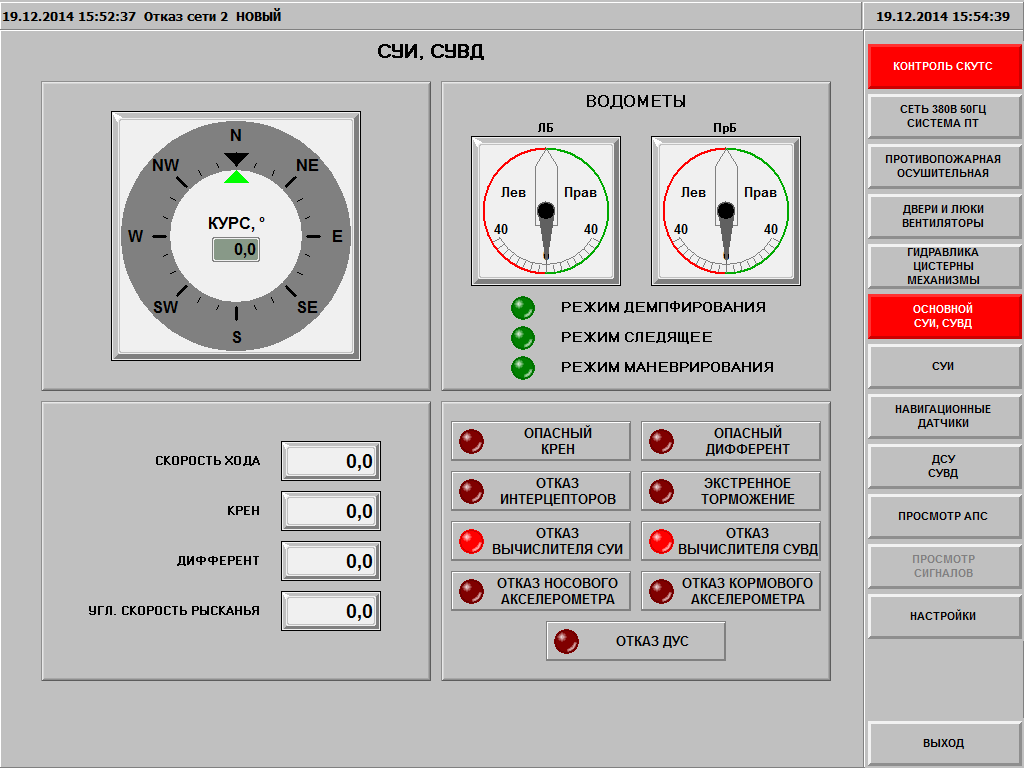

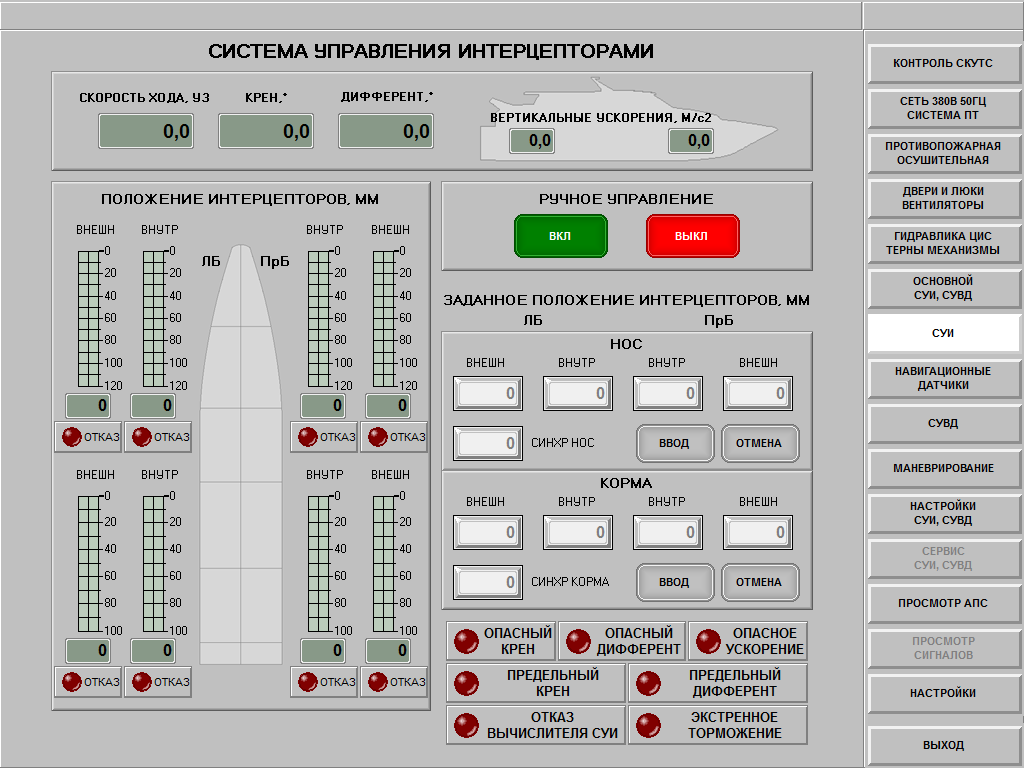

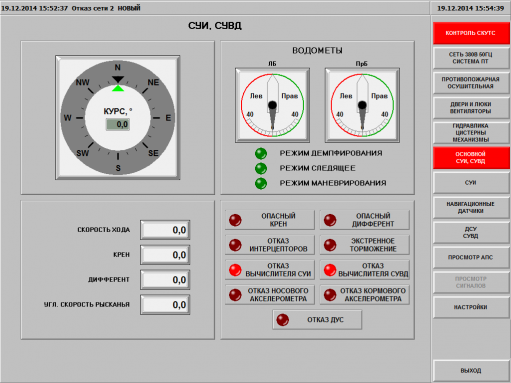

    • Предоставление информации на дисплее рабочей станции о текущих положениях органов управления и параметрах движения судна, хранение архивных данных;
    osn

    • Выдача в Систему управления главными двигателями команды на уменьшение частоты вращения главных двигателей от кнопки ЭКСТРЕННОЕ ТОРМОЖЕНИЕ или в случае выхода крена или дифферента судна за пределы заранее установленных пороговых значений;
    Преимущества:
    • Система обеспечивает автоматическую проверку исправности всех каналов измерения и управления, а также компонентов системы и своевременно сигнализирует о возникновении отказов;
    • Прибор вычислительный СУИ является дублированным и работает в «горячем резерве» с резервным прибором вычислительным. В случае отказа одного из приборов вычислительных обеспечивается сохранение связи работающего прибора вычислительного с рабочей станцией и исполнительными механизмами, при этом на дисплее рабочей станции сигнализируется соответствующий отказ;
    • Система удовлетворяет Правилам классификации и постройки судов внутреннего плавания Российского Речного Регистра;
    • Программное обеспечение рабочей станции обеспечивает пользовательский интерфейс, удобный для просмотра необходимой информации и изменения некоторых параметров оператором.
    settings

    set sui suvd

    Состав поставки:

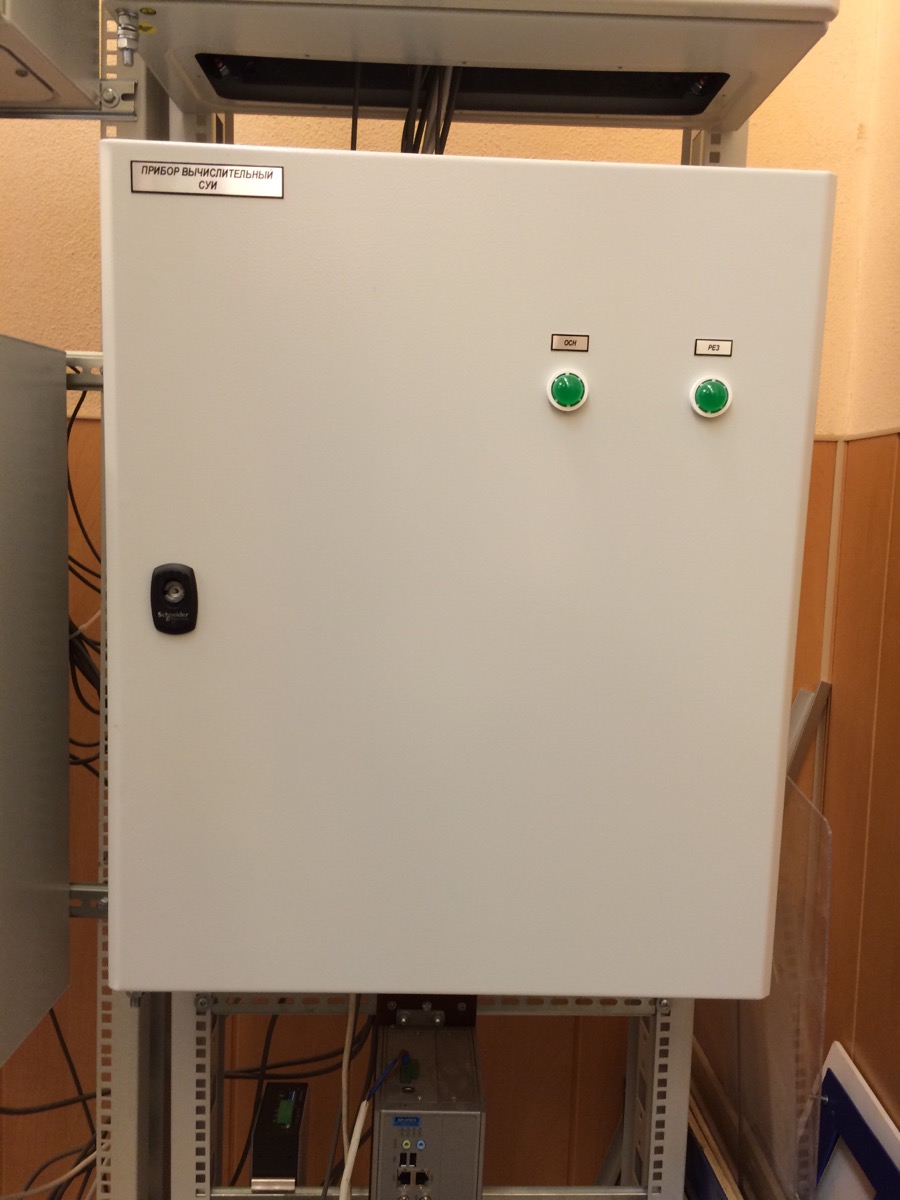

    • Прибор вычислительный СУИ;

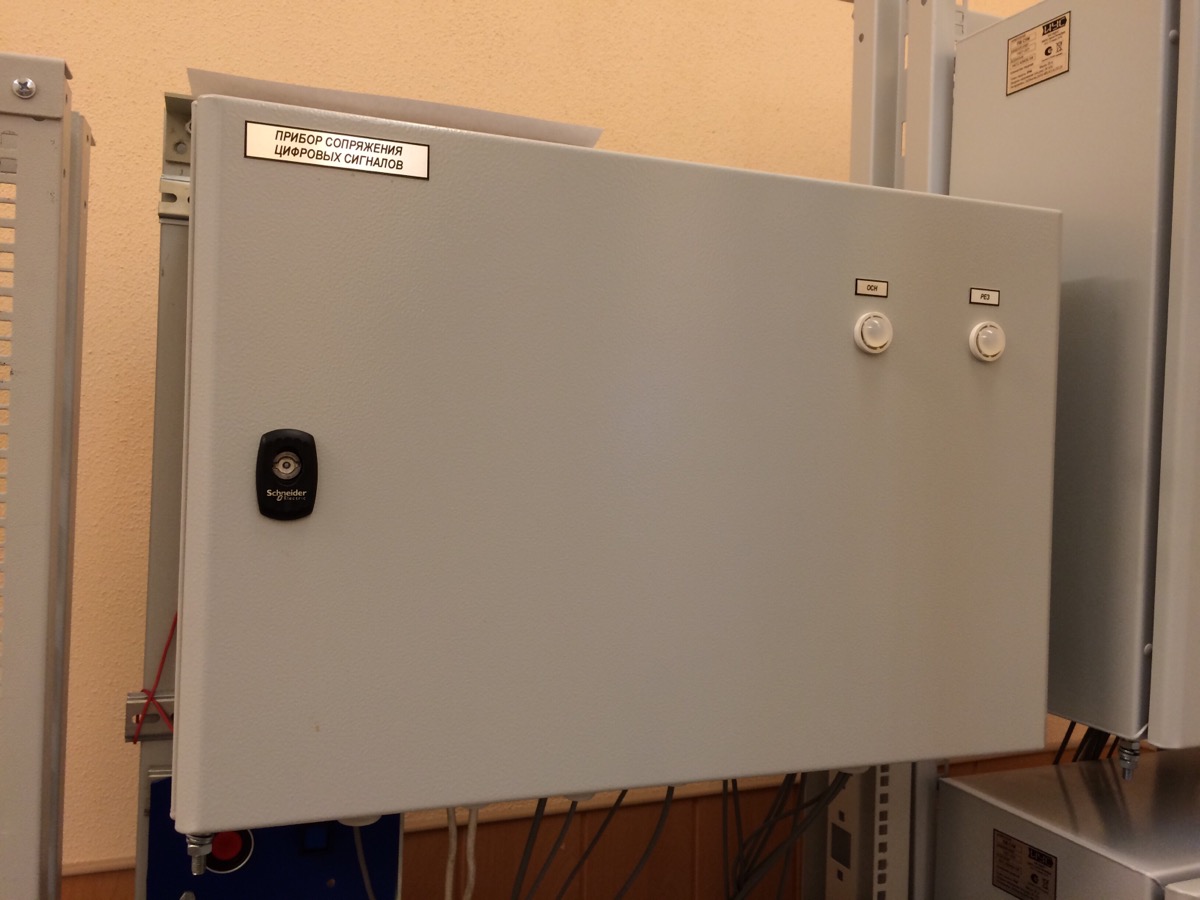

    • Прибор сопряжения цифровых сигналов;

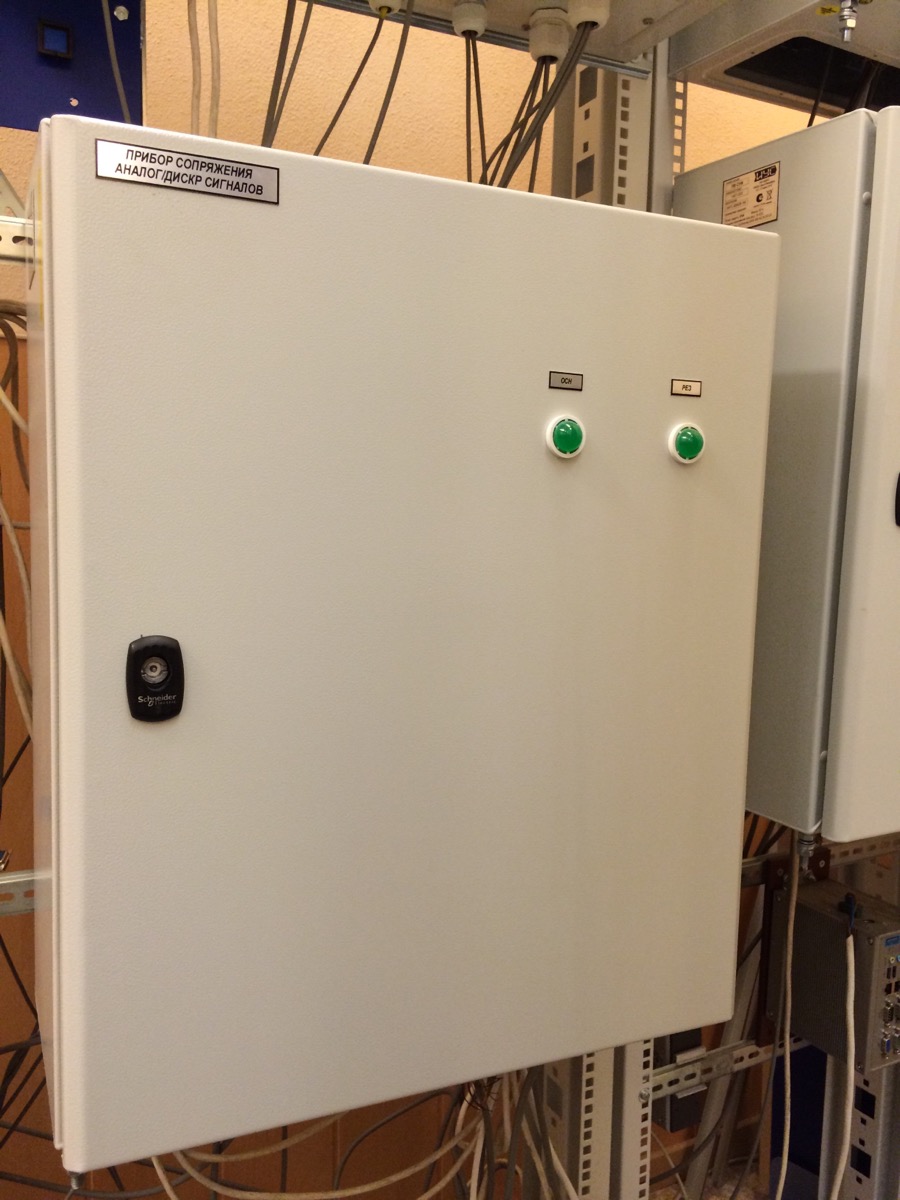

    • Прибор сопряжения аналоговых и дискретных сигналов;
    • Вычислительный блок рабочей станции;
    • Сетевой коммутатор;
    • Влагозащищенный динамик;
    • Кнопка экстренного торможения;
    • Кнопка ВКЛ/ОТКЛ системы;
    • Монитор;
    • Трекбол.
    • Требования к электропитанию 24В постоянного тока
      Потребляемая мощность не более 450 Вт
      Время готовности Системы
      из полностью выключенного
      состояния
      не больше 25 секунд
      Назначенный срок службы
      до списания
      20 лет
      Срок службы
      до заводского ремонта
      10 лет
      Надежная работа при
      длительных отклонениях напряжения
      от +20 ÷ -25%
      Температура воздуха при зимнем отстое судна минус 30°С
      Постоянное
      и переменное (частотой 50 Гц)
      магнитное поле
      напряженностью 400 А/м
      Электростатические разряды с амплитудой напряжения 8 кВ
      Электропитание электроприводов сеть однофазного переменного тока
      напряжением 230 В, 50 Гц
      Температура
      окружающей среды
      от -10 до плюс 55 °С
      Относительная
      влажность воздуха
      (80±3)% и температуре (40±2) °С
      Крен до 15°
      Дифферент до 5°
      Вибрации с частотой от 5 до 30 Гц
      Тактовая частота работы 500
      Защита составных частей
      (встраиваемых в щиты, пульты, кожухи)
      не ниже IP20
      Масса составных частей не более 80 кг
      Децимальный номер НАТС.420149.003
